Азотная и электрическая криокапсула: в чём разница и что выбрать

Чем принципиально отличаются азотная и электрическая технологии охлаждения?

Обе технологии решают одну задачу — быстро довести температуру газа вокруг тела до рабочего уровня и удержать её 2-3 минуты. Разница в том, откуда берётся холод.

Азотная капсула использует жидкий азот как одноразовый носитель холода: криоагент впрыскивается в поток теплоносителя, капли испаряются и отдают тепло парообразования напрямую, без промежуточных теплообменников. Это называется контактным (безнасадочным) теплообменом — технически простая схема, у которой в конструкции почти нет узлов с ограниченным ресурсом. После испарения пары азота выводятся из капсулы и не используются повторно — отсюда термин «квазицикл»: рабочее тело не возвращается в оборот, а расходуется на каждую процедуру заново.

Электрическая капсула устроена иначе: воздух охлаждается замкнутым холодильным циклом — турбокомпрессор сжимает воздух, турбодетандер расширяет его и снижает температуру, а холодный поток подаётся в зону воздействия и возвращается обратно в машину для повторного охлаждения. Никакого расходуемого криоагента здесь нет в принципе — весь холод производится электричеством на месте, в реальном времени.

Какая технология даёт более глубокую температуру и почему это важно?

Здесь у азота физическое преимущество. Жидкий азот кипит при −196°C, и капсулы на нём стабильно держат рабочий диапазон −130…−180°C — у линейки CryoOne это паспортная характеристика всех четырёх комплектаций.

Электрическая (компрессорная) технология такую глубину холода технически не даёт: экспериментальная установка на воздушном турбохолодильном цикле, испытанная на кафедре криогенной техники Университета ИТМО, вышла в рабочем цикле на уровень 130-155 К (примерно −143…−118°C) — уже холоднее верхней границы азотного диапазона, но с колебаниями между циклами. У серийных многоместных камер на компрессорных холодильных машинах температура ещё выше: переход на парокомпрессионные установки поднял рабочую температуру таких камер до 160-170 К (примерно −113…−103°C).

Разница в 20-30 градусов не косметическая. По данным того же учебного пособия, при повышении рабочей температуры продолжительность обезболивающего эффекта после процедуры сократилась с шести часов до тридцати минут — в десять раз. Сама методичка ИТМО фиксирует физиотерапевтический оптимум на уровне 120-140 К: при температуре выше 140 К эффект резко снижается, а при снижении температуры ниже примерно 90 К эффект тоже падает — вчетверо от максимума, потому что кожа переохлаждается быстрее, чем успевает пройти результативная фаза процедуры.

Для покупателя оборудования вывод простой: чем выше базовая температура технологии, тем уже окно, в котором процедура вообще работает как задумано, и тем строже нужно соблюдать время сеанса.

Сколько стоит войти в каждую технологию и почему цена так различается?

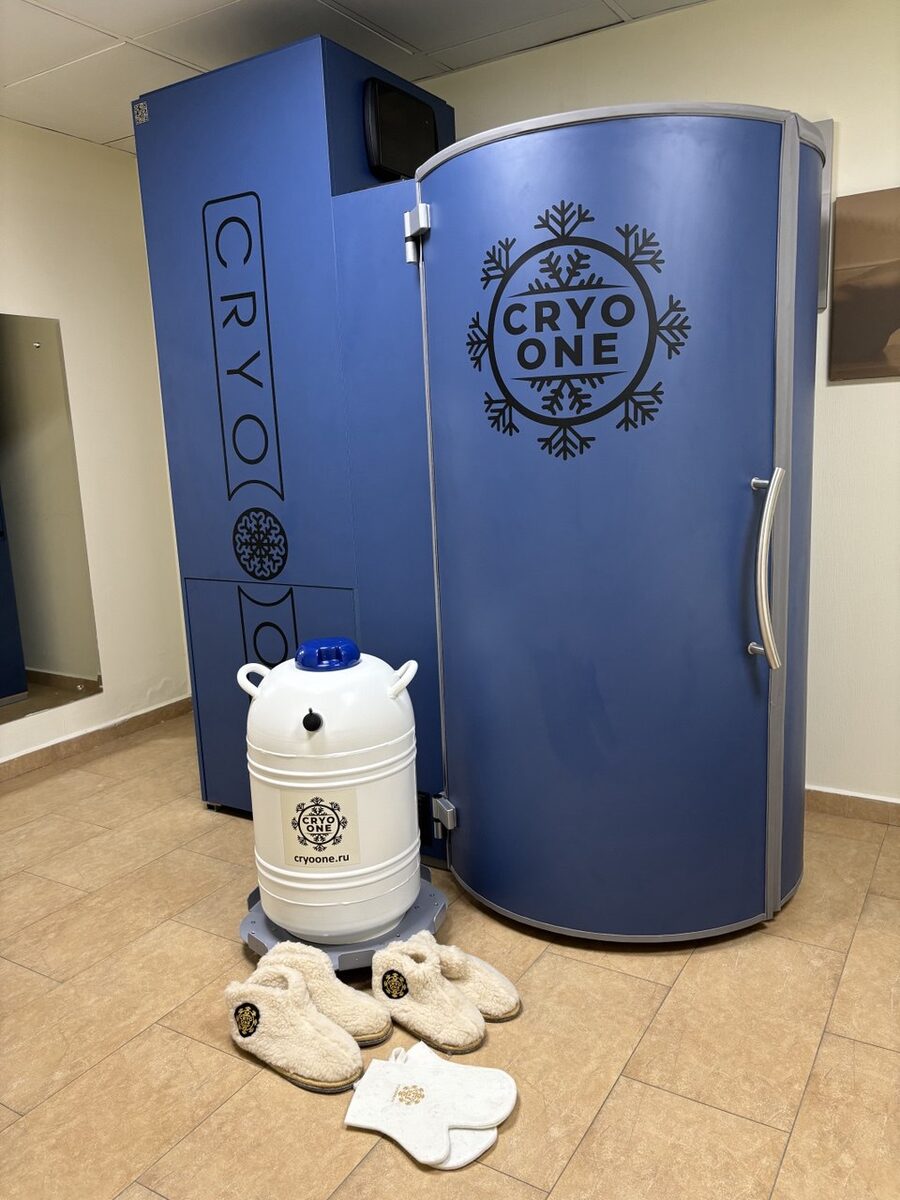

Азотная линия входа известна и подтверждена продажами: капсулы CryoOne стоят от 2,35 до 6,36 млн рублей в зависимости от комплектации — от Standard до Pro. В стоимость входит сама капсула и сосуд Дьюара; отдельная статья расходов — договор поставки жидкого азота, который не требует мощного электрического ввода в помещение.

По электрической технологии сопоставимого прайса для одноместного формата в России нет — она здесь не выпускается серийно (следующий раздел объясняет почему), поэтому конкретную цену готового изделия указать нельзя. Но у academic-источника есть расчётный ориентир порядка величины: переход с азотного охладителя на воздушную турбохолодильную машину, по технико-экономическому расчёту ИТМО, увеличивает стоимость одноместного комплекса примерно в 10 раз при сопоставимой мощности. Отдельно там же приведено сравнение по компрессорному оборудованию: холодильная машина с электроприводом 20 кВт стоит от 40 тысяч евро, тогда как жидкостная система криостатирования с той же «скрытой» холодопроизводительностью обходится примерно в 20 раз дешевле.

Формируется по сути обратная зависимость: азотная технология стоит дешевле на входе и дороже в расходниках месяц за месяцем, электрическая — наоборот, если бы серийное предложение под одноместный формат существовало.

Как быстро каждая технология выходит на рабочий режим?

Скорость выхода на температуру решает пропускную способность точки — это то, за что клиент платит и что показывает почасовую загрузку кабинета.

У азотной капсулы CryoOne Pro выход на режим занимает не более 3 минут — паспортная характеристика комплектации. В экспериментах ИТМО с конвективным отводом теплоты в азотной схеме время выхода на установившийся режим составило от 27 до 118 секунд в зависимости от расхода теплоносителя: чем выше расход, тем быстрее готовность, но выше расход азота на цикл.

Экспериментальная электрическая (воздушная турбохолодильная) установка вела себя иначе: перед первым процедурным циклом теплообменник требовал 600 секунд — 10 минут — предварительного охлаждения вхолостую, без отвода холода в кабину. Даже во втором цикле, когда машина уже вышла на рабочий режим, целевая температура 140 К устанавливалась внутри кабины только через 125 секунд после начала цикла. Для точки с потоком в 10-12 процедур в день эта разница в разогреве складывается в заметные минуты простоя между клиентами каждый день.

Здесь стоит честно отметить и обратную сторону: по тому же расчёту сама электроэнергия на один цикл у электрической схемы обходится в 5 раз дешевле, чем эквивалентные затраты энергии на нагрев/испарение азота. Но чтобы получить эту экономию, нужно подвести к капсуле мощность порядка 31 кВт/м³ рабочего объёма — а не каждое помещение спа-салона или фитнес-клуба располагает такой линией электропитания без отдельного проекта электроснабжения.

Какие расходники и какая логистика нужны для каждой технологии?

Азотной капсуле нужен постоянный внешний расходник — жидкий азот, доставляемый в сосуде Дьюара. У линейки CryoOne расход держится в диапазоне 1-1,5 кг на минуту процедуры при мощности 1,5 кВт и электропитании 220 В — обычная бытовая розетка, а не отдельный силовой ввод. Это и плюс, и минус одновременно: подключить капсулу можно почти в любом помещении, но точку нужно регулярно снабжать азотом, и в отдельных регионах логистика криопродукта — не самая развитая часть рынка.

Электрической капсуле или камере расходуемый газ не нужен вообще: холод производится на месте электричеством, поставка криоагента не требуется. Обратная сторона — зависимость от мощной и стабильной электросети и, в текущих условиях российского рынка по данным академического источника, от штучного, а не серийного оборудования: специализированные малорасходные турбохолодильные агрегаты под одноместный криотерапевтический формат в России пока не выпускаются, тема остаётся предметом опытно-конструкторских работ, а не готовой товарной позицией.

Как это выглядит в сравнении для бизнеса?

Строка про российское серийное производство электрической капсулы честно неполная — придумывать цену изделия, которого на рынке пока нет в этом классе, означало бы выдавать чужие условия за проверенные. Все цифры по азотной колонке — из собственных данных о продажах линейки CryoOne и из паспортных характеристик комплектаций.

Почему CryoOne делает азотные капсулы, а не электрические?

Три причины, и все — про то, что реально можно поставить в спа-салоне, фитнес-клубе или студии красоты уже сегодня, а не про технологическое превосходство одного метода над другим в теории.

Первая — азотная технология доминирует не случайно. Более 80% всех действующих систем общего криотерапевтического воздействия в мире построены на жидкостном квазицикле — по данным профильного учебного пособия, это следствие низких капитальных затрат, высокой энерговооружённости и предельной простоты эксплуатации, а не консерватизма отрасли.

Вторая — глубина холода и скорость выхода на режим. Диапазон −130…−180°C и выход на режим до 3 минут у CryoOne Pro — паспортные характеристики, которые физически недостижимы для компрессорных систем без несопоставимо более сложной и дорогой машины. Электрическая схема теоретически экономичнее по электроэнергии во время самого сеанса, но платит за это временем разогрева и требованиями к электросети, которые не решить обычной розеткой.

Третья — доступность для типового помещения. Капсуле CryoOne нужен кабинет от 8 м² и обычная розетка 220 В на 1,5 кВт. Электрической установке в сопоставимом классе, по расчётным данным ИТМО, потребовалась бы мощность на порядок выше — а серийного аппарата под одноместный формат с такими параметрами в России на сегодня просто не существует.

CryoOne следит за тем, как технология развивается за рубежом — рост электрических камер в США по открытым данным заметен, — но пока для одноместного формата в России нет ни серийного производителя, ни проверенных цифр по цене и эксплуатации электрической альтернативы, ставка на азот остаётся решением, которое можно поставить в конкретное помещение конкретного бизнеса уже сейчас, а не через несколько лет опытно-конструкторских работ.

Частые вопросы

С чего начать выбор технологии?

Три вопроса решают почти всё: какая мощность электросети реально есть в помещении, готовы ли вы к регулярной логистике жидкого азота и какая глубина холода нужна для заявленного эффекта процедуры. Пока электрическая технология для одноместного формата в России остаётся штучной и без проверенных цифр по цене и эксплуатации, азотная капсула — это решение, которое можно поставить в обычный кабинет уже сейчас и посчитать окупаемость по реальным, а не расчётным цифрам.
